Блок живлення LL1x110-E-CC-350-700 HELVAR 110Вт / 50-314В / 350-700мА

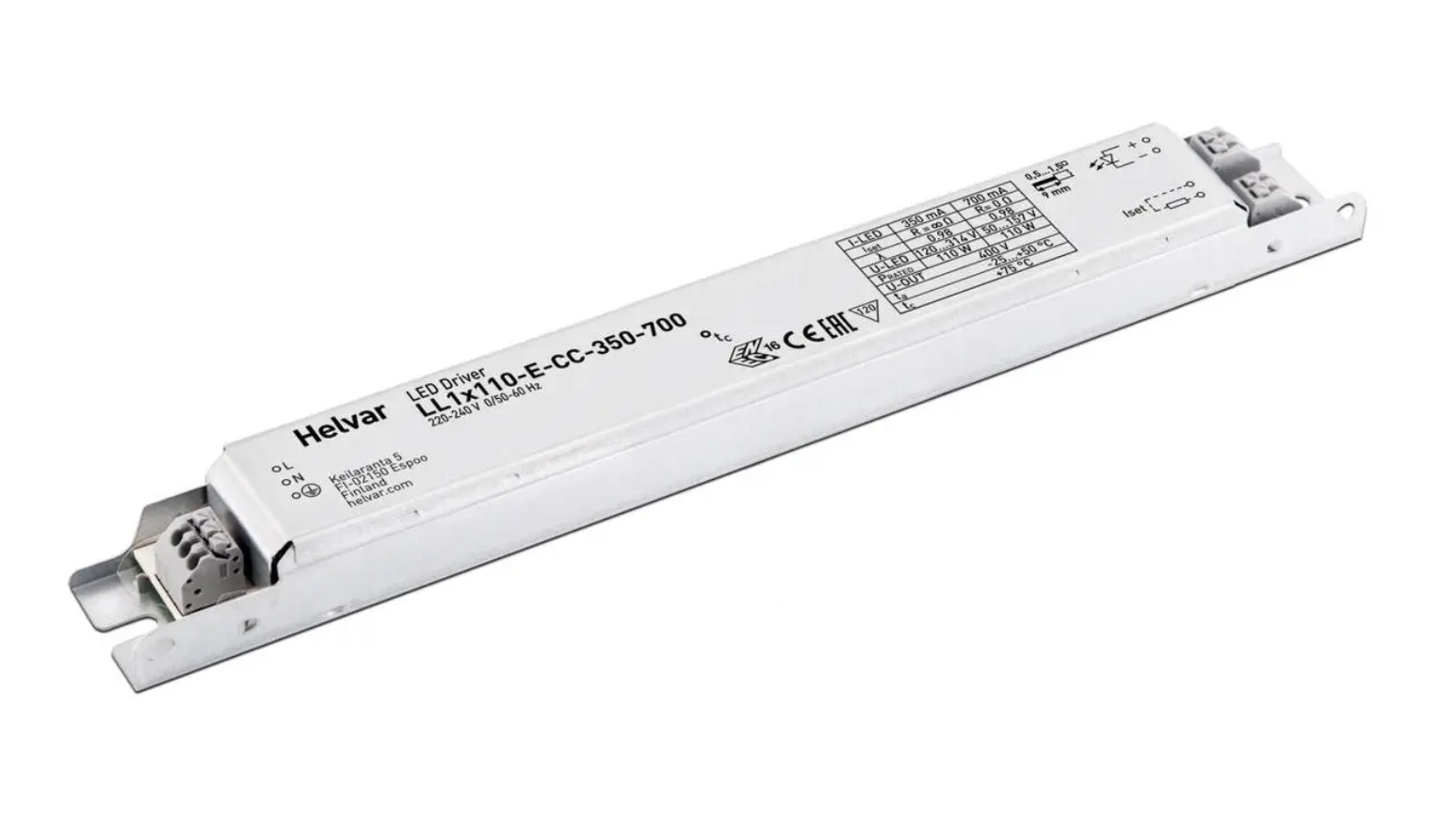

Драйвер LL1x110-E-CC-350-700 Helvar

LL1x110-E-CC-350-700 Helvar – імпульсне джерело живлення AC/DC, LED-драйвер, 110 Вт, 50…314 В, 350…700 мА, IP20 призначений для підключення світлодіодів та інших світлодіодних приладів, що живляться стабілізованим струмом 350…700 мА.

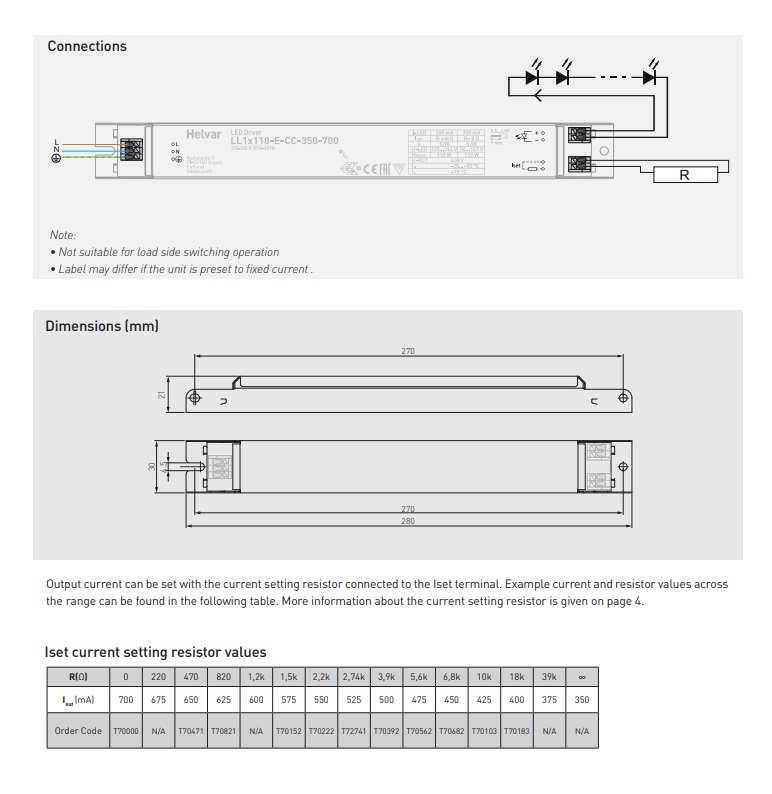

Струм на виході драйвера LL1X110-E-CC-350-700 можна обрати за допомогою перемички-резистора, номінал яких вказано у таблиці специфікації. За змовчуванням виставлено струм 350мА (немає резистора), якщо порібен струм 700мА на виході – просто ставимо перемичку між відповідними контактами.

Характеристики

• Виробник: Helvar Фінляндія
• Діапазон вхідних напруг: 198 ~ 264 VAC / 176 ~ 280 VDC
• ККД: 95%
• Номінальна потужність: 110 Вт
• Вихідний струм: 350(default)-700 мА
• Вихідна напруга: 120-314 VDC (350 мА), 50-157 VDC (700 мА)
• Cтупінь пило- та вологозахисту: IP20
• Ізоляція між ланцюгами та корпусом драйвера: Мережевий ланцюг – вихід неізольований; мережа та вихід – корпус драйвера: основна ізоляція
• Переріз дроту: 0,5 мм2 – 1,5 мм2
• Тип дроту: одножильний і тонкожильний
• Ізоляція дроту відповідно до EN 60598
• Максимальна довжина проводу драйвера до світлодіода – 5 м
• Вага: 227 г
• Охолодження: вільна конвекція
• Температурний діапазон: -25 ~ + 85 ° С
• Розміри: 280х30х21 мм
• Гарантія: 5 років

Заземлення світлодіодного драйвера
• Світлодіодний драйвер LL1x110-E-CC-350-700 є захисним пристроєм класу I призначений для світильників класу I.
• Якщо використовується всередині світильників класу I, цей світлодіодний драйвер повинен бути завжди з міркувань безпеки під’єднайте кабель захисного заземлення.
• Якщо використовується всередині світильників класу II, безпека світильника повинні бути забезпечені подвійною/посиленою ізоляцією під напругою частин. Цей світлодіодний драйвер має лише базову ізоляцію та за умови, що ізоляція світильників виконана за останніми cтандартами (наприклад, IEC/EN 60598-1), клема заземлення драйвера повинна залишатися не підключеною. Однак продуктивність EMC Class I змінюється, коли драйвери залишають незаземленими, тому це завжди відповідальність інтегратора за вжиття заходів для забезпечення, щоб зібраний світильник відповідав останнім стандартам ЕМС.
