USB ліхтарик для PowerBank своїми руками
Багато хто має таку корисну штуку як PowerBank, а от ліхтарик, який би було можливо від нього заживити є не в кожного.
Погодьтеся, що у темну пору доби, коли вимикають електроенергію – такий світильник стане дуже корисним в оселі чи будь де інде, можливо, на природі, або…. просто для декору.
Пропоную вам цікаву статтю, як самому виготовити такий USB світильник за мінімальних витрат.
Отже, розпочнемо…
Нам знадобиться:

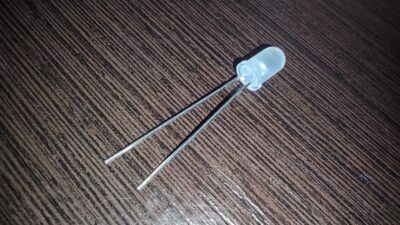

1. Світлодіоди вивідні діаметром 5мм загального призначення – 10шт
Можна взяти любого кольору свічення – теплий білий 2700-3000К, нейтральний білий 4000К, або холодний білий 6000-10000К.
2. Резистор на 5,6Ом – 1шт
Як розрахувати резистор: спочатку визначимось з електричною схемою підключення – я вирішив обрати паралельне з’єднання 10-ти світлодіодів. Падіння напруги на одному білому світлодіоді в діапазоні 3,2…3,5В, струм – 30мА.
При паралельній схемі напруга на всіх світлодіодах буде однаковою, тобто Uд=3,2…3,5В, а струм буде поділений на кількість світлодіодів, тобто на 10.
Для того, щоб через кожен світлодіод проходив потрібний нам струм в 30мА, на вході схеми він повинен бути Iсх=30мАх10шт=300мА, або 0,3А.
Схему наведено нижче
На виході зі звичайного PowerBank маємо напругу 5,1В, максимальний струм – 2,4A.
Розрахунок резистора проводився за формулою:
R=(Uвх-Uд)/Iсх=(5,1В-3,5В)/0,3А=5,33Ом
де Uвх – вхідна напруга, тобто напруга на виході з Power Bank;
Uд – падіння напруги на світлодіодах у схемі;
Iсх – струм в схемі після резистора перед паралельним розгалудженням світлодіодів.

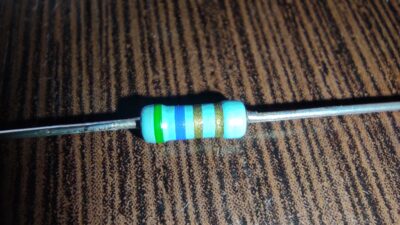

Підбираємо по таблиці найближче значення резистора в більшу сторону. Виходить R=5,6Ом, який зображено на фото нижче

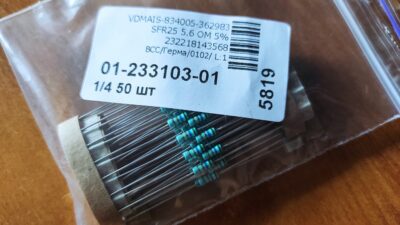

Продаються, до речі, кратно 50шт

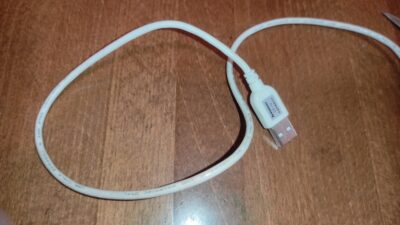

3. Кабель USB
Для підводу живлення. Можна використати старий непотрібний кабель, або купити на радіоринку чи замовити в інтернет-магазинах радіоелектроніки.
4. Корпус світильника
Тут кожен сам вирішує у міру своєї фантазії. Я вирішив змонтувати світлодіоди на пластикову кришку від звичайної скляної банки – така знайдеться у кожного вдома.
Процес виготовлення

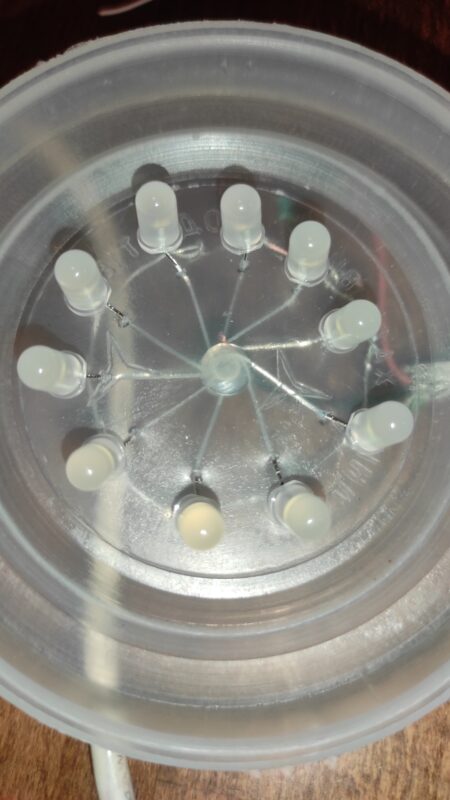

У кришці робимо отвори шилом чи голкою симетрично по кругу – щоб по внутрішньому кругу з’єднати всі аноди «-», а по зовнішньму всі катоди «+» (довші шіжки). Можна обо просто скрутити, або припаяти паяльником. Я зробив звичайну скрутку, працює надійно.
Світлодіоди розвертаємо всередину кришки – це робиться для того, щоб потім одягнути її на банку і вони світили всередину, таким чином отримаємо аналог настільного кемпінгового ліхтаря.

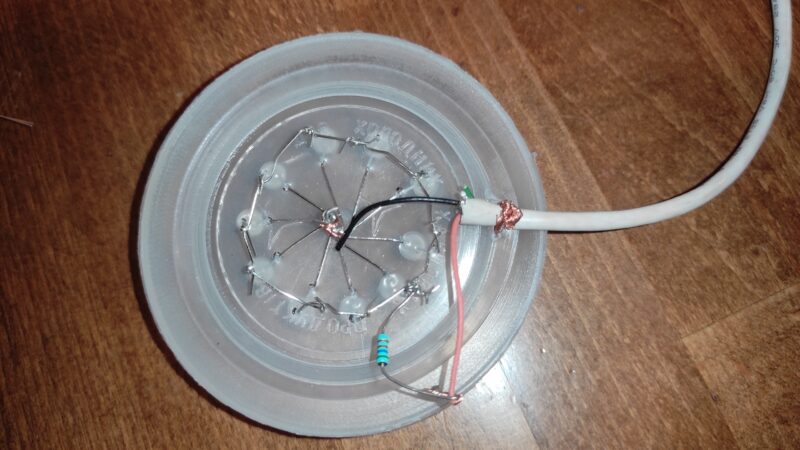

Приєднуємо в схему резистор та кабель USB, попередньо відрізавши роз’єм. Як правило, чорний провід на кабелі – це «-», а червоний – «+». Сам кабель можна прикрутити хомутом із проволоки до кришки, щоб конструкція була більш надійною.
Щоб закрити контакти і з’єднання я використав ще одну кришку і приклеїв її зверху.

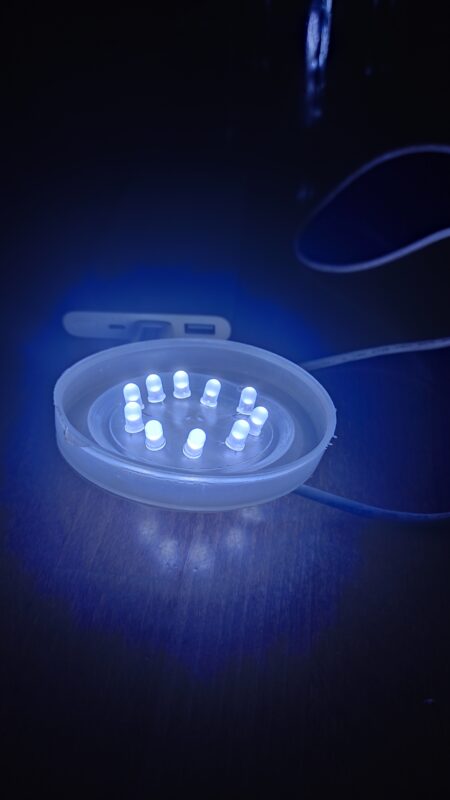

Нижче на фото включені світлодіоди
І от що вийшло:
Потужність такого ліхтаря 1,05Вт
Вийшов корисний і цікавий світильник, який можна підвісити у кімнаті, таким чином імітуючи люстру.
Якщо у банку покласти якийсь декор, то ви точно вразите своїх близьких і друзів!
